產品分類 借鑒普通永磁吸盤缺點超強力永磁吸盤問世
通過上篇文章普通永磁吸盤的優缺點分析研制出了一種新型的超強力永磁吸盤。
回憶分析：前者屬于正常的磁鋼之間相斥力，后者是機械磨擦力，而后者的磨擦力是前者的4巧，長期以往，起重器內主體孔同轉子之間的磁鋼、材料都會磨損，磨損后的鐵未、磁鋼未將填滿主體孔與轉子之間的0．8mm間隙，使手柄無法推動，由此產生的毛病也無法修復，很快會使起重器報廢。 由此永磁起重器廠家研制出一種超強力永磁吸盤、它能使轉子與殼體孔保持同心，不會產生由a、b兩力產生的合力，以使起重器使用輕便、壽命長、在不吸重物時保持無磁狀太。
本超強力永磁吸盤采用技術方案：該超強力永磁吸盤主要由兩半圓導磁體內平面夾住磁鋼構成的轉子、容納所述轉子在其內部轉動的主體、操縱轉子轉動的手柄及與主體相連的吊環等構成，主體包括左、右殼體及前、后端蓋，在轉子上方、左右殼體之間設有一固定磁鋼，轉子位于主體內，其兩端部通過軸承分別固定在前、后端蓋上，其特征是在轉子的兩頭分別增設有一起定位作用的定位套，定位套通過其上的中心孔套設在轉子軸承上并與主體固定，這樣在安裝轉子時，由于定位套與主體的定位固定而克服轉子與主體間的斥力或引力以將轉子定位好，使轉子與主體孔處于同一軸心線上，不會由于相互間的斥力或引力而使轉子偏心。而該定位套需用非導磁材料制成，可選用銅或不銹鋼。
和普通的永磁起吊器相比：本起永磁起吊器在轉子的兩頭增設一定位套，可以使轉子與主體孔保持同心，而不會產生起吊器內主體孔與轉子之間的磁鋼、材料的磨損，使兩者間保持一恒定間隙，因而使永磁起吊器在動態狀況下保持手感靈活、吸力強勁；在非工作狀態下保持無剩磁性能，使工作面光潔平整，延長使用壽命。
超強永磁吸盤產品配件介紹：轉子、主體、手柄及吊環，主體包括左、右殼體及前、后端蓋，在轉寸子上方、左右殼體之間設有一固定磁鋼，轉子位于主體內，其兩端部通過軸承分別固定在前、后端蓋
上，在轉子的兩頭分別設有一由非導磁性材料做成寸的可以使轉子與主體孔保持同心起定位作用的定位。

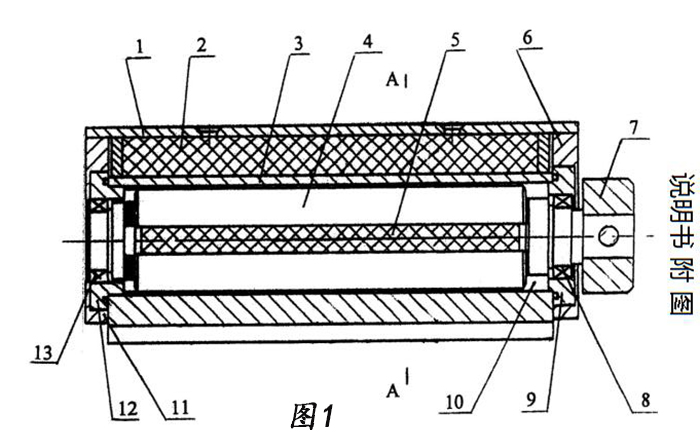

圖1為本實用新型的結構示意圖

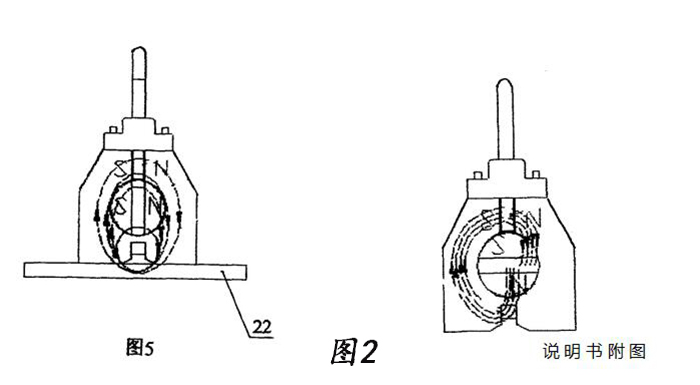

圖2為本實用新型處于工作狀態和非工作狀態時的磁路示意圖。

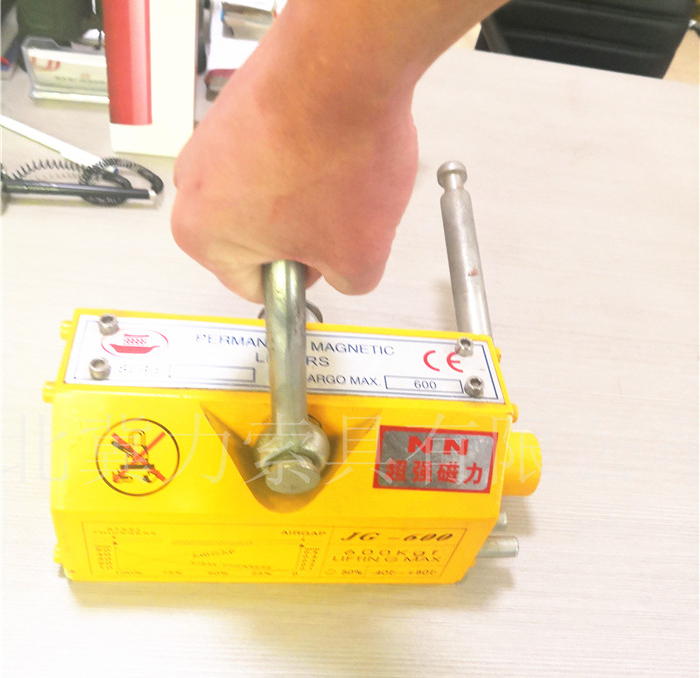

超強力永磁吸盤實物圖
